深工SG-XL301 HDMI 4K*2K@60Hz光端機

產品特性
規格參數

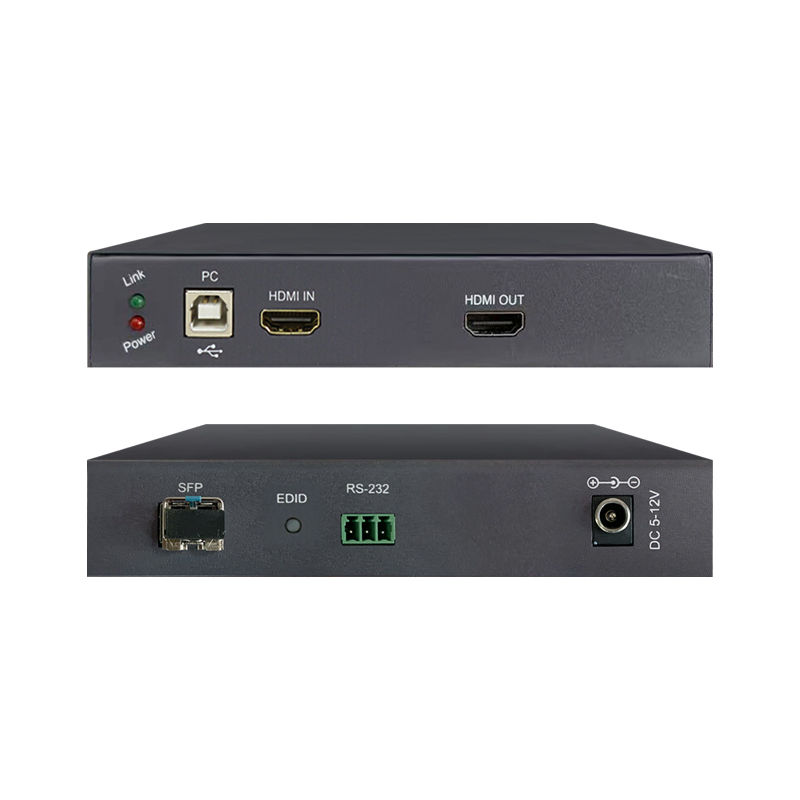

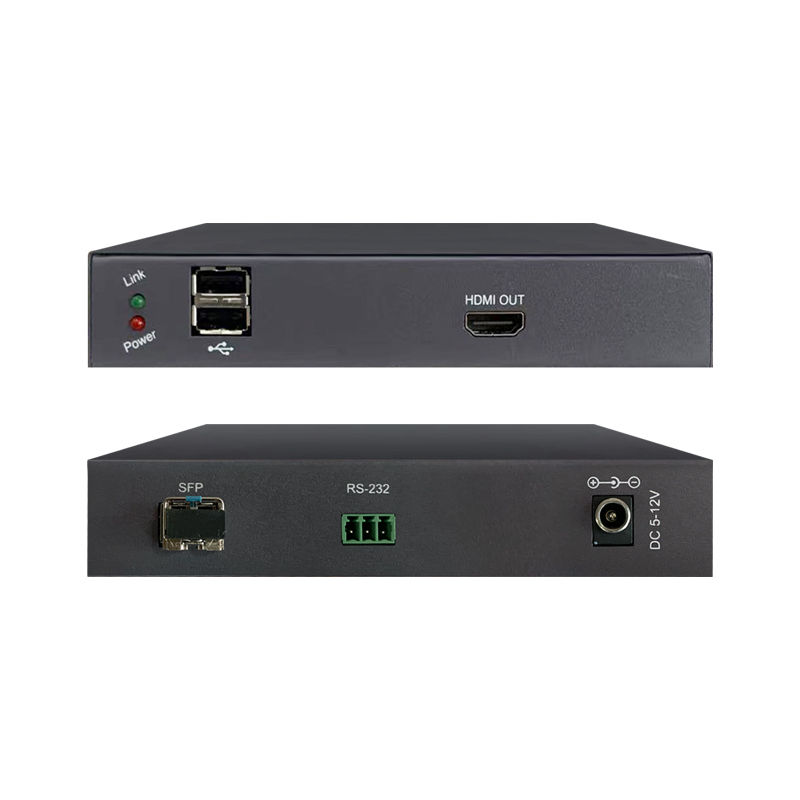

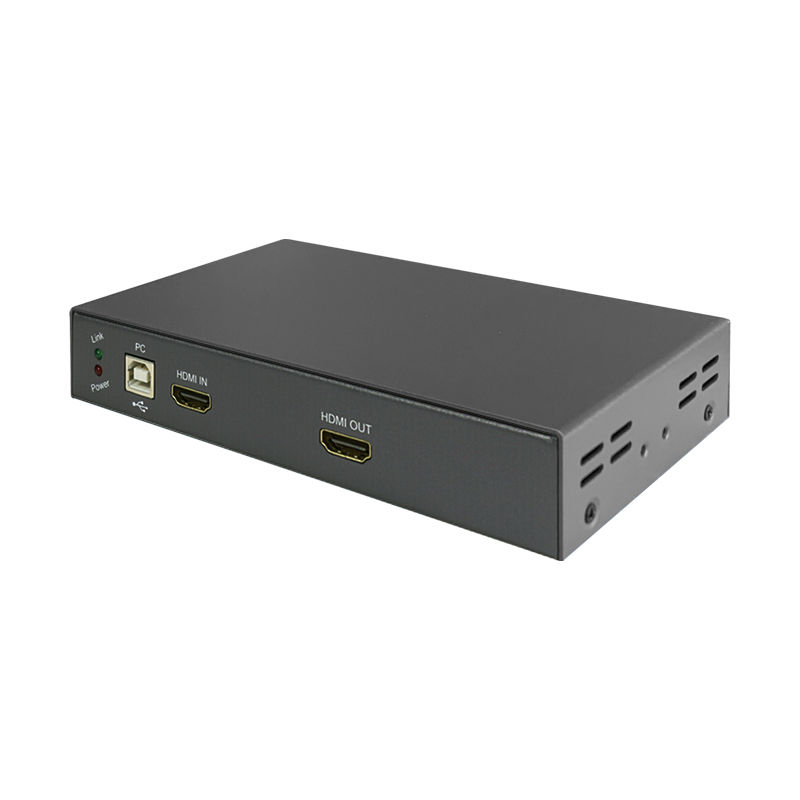

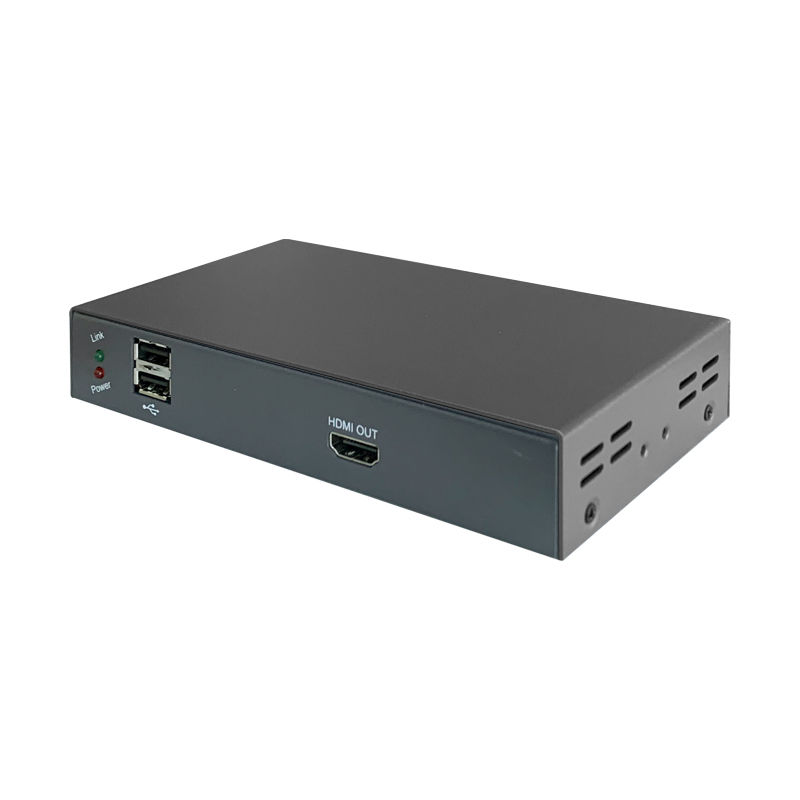

產品相冊
相關案例
資料下載

產品詳情

-------------------- PRODUCT DESCRIPTION --------------------

深工SG-XL301 HDMI光端機通過單根光纖長距離地傳輸高清及3D視頻信號，分辨率最高可達3840*2160，支持EDID透?jìng)鞴δ?，能夠適應多種復雜的應用環境。該設備擁有卓越的圖像處理和傳輸能力，使信號傳輸更加流暢和穩定，是一種可靠、高性能、高效的HDMI信號延長方式。

主要特點

★ 通過一對光纖長距離地傳輸HDMI視頻和音頻信號，可達2公里；
★ 高清無壓縮視頻信號分辨率最高可達到4K*2K@60Hz，同時支持3D；
★ 支持EDID透?jìng)?，能夠匹配多種顯示設備；
★ 支持RS232透?jìng)鳎?
★ 兼容HDMI 1.4B標準；
★ 能夠自動識別和配置各種顯示模式；
★ 內置自動均衡系統，畫面流暢，清晰，穩定；
★ 內置ESD靜電保護電路，全方位保護系統安全；
★ 安裝簡單方便，即插即用，無需設置；

接口說明

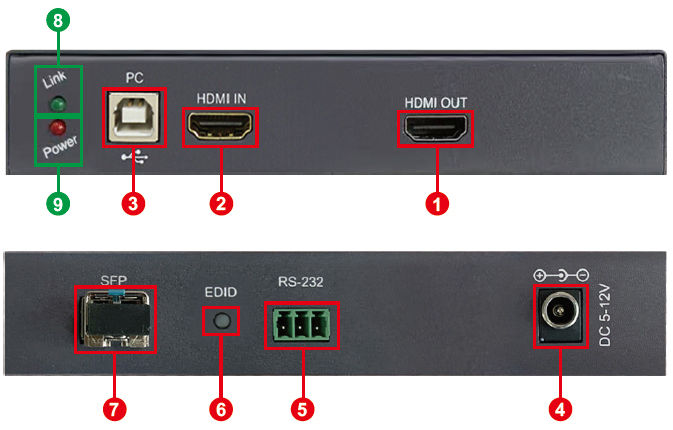

發送端接口說明

1、HDMI OUT：HDMI信號輸出
2、HDMI IN：HDMI信號輸入
3、USB：USB輸入
4、DC：電源適配器輸入
5、RS-232：工業端子接口RS232信號
6、EDID：系統自帶EDID
7、SFP：SFP光模塊接入， Lc接口
8、Link：光纖連接狀態指示燈
9、Power：電源指示燈

接收端接口說明

1、HDMI OUT：HDMI信號輸出
2、USB：USB輸出接口
3、DC：電源適配器輸入
4、RS-232：工業端子接口RS232信號
5、SFP：SFP光模塊接入， LC接口
6、Link：光纖連接狀態指示燈
7、Power：電源指示燈

安裝步驟

1、將HDMI信號源接入HDMI光端機發送端，
2、將HDMI光端機接收端連接到顯示設備（如高清電視機、拼接屏等），
3、采用LC接口光纖線連接發送端與接收端SFP模塊的光纖接口，
4、將發送端和接收端接上電源，當指示燈正常亮起，系統正常運行。

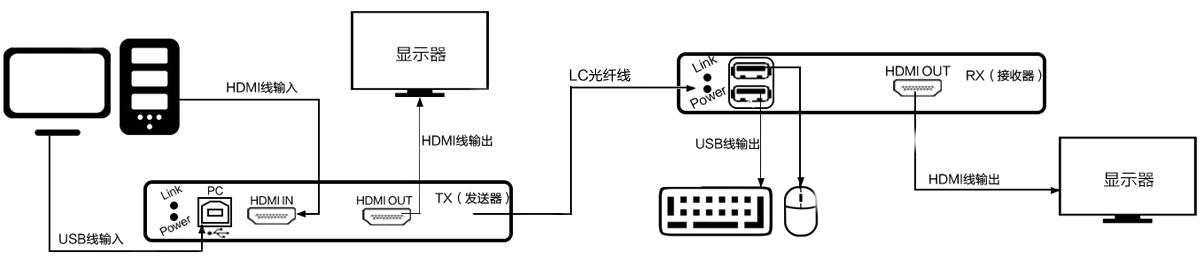

應用示意圖

更多產品特點

支持協議：		HDMI 2.0
像素帶寬：		225MHz，全數字
接口帶寬：		總帶寬18Gbps
最大支持分辯率：		4K*2K@60Hz
接口：		HDMI-A 接口
阻抗：		100Ω

光纖接口：		外接SFP模塊-LC接口
光纖類型：		單模
波長：		單模1310nm
接口帶寬：		10Gbps
建議最大傳輸距離：		3840X2160@60Hz時；單模單芯標配：2km

電源：		電源適配器：DC 5V/2A
最大功耗：		MAX 5W
溫度：		工作溫度：-5℃ ~ +70℃
濕度：		工作濕度：5% ~ 90%
外形尺寸：		長160mm，寬85mm，高28mm
質保：		1年免費保修，終生維護

HDMI 光纖發射端主機：		1臺
HDMI 光纖接收端主機：		1臺
光模塊發送/接收：		2只
電源適配器：		2個
使用說明書：		1份
