產品詳情

深工SG R15系列激光掃描測距雷達是新一代二維激光雷達(LIDAR)，它具有每秒 32000 次的高速激光測距采樣能力。并采用了非接觸式的能量和信號傳輸技術，克服了傳統激光雷達的壽命限制，可長時間可靠的穩定運行。

功能特點

★ 采用DTOF（Direct Time of Flight）飛行時間測距技術，保證激光雷達測量精度在任何距離下均表現出色，同時能有效檢測出低反射率、鏡面反射甚至高透射率物體。
★ 測量半徑：二維掃描：0.05~18m / 互動掃描：0.05~8m，滿足多種應用場景需求。
★ 全面改進內部光學和算法系統，采樣頻率高達32000次/秒，輸出高質量點云數據，捕捉更多環境細節。
★ 有效抵抗室內環境光和室外強光干擾，在室外80Klux的強光下，實現穩定測距與高精度建圖。
★ 對于小物體、不同反射率物體檢出率高，如桌角、深色、鏡面等高反物體，都可以得到穩定的精確測量數據。
★ IP65防護等級，配合封閉式獨立外罩，全面保護內部旋轉機構，規避外界干擾，保證穩定的工作環境，滿足工業場景應用。
★ 采用調制脈沖式的低功率紅外線激光器發射光源，符合Class 1激光器安全標準，達到人眼安全級別。

規格參數

-------------------- SPECIFICATIONS --------------------

測量性能

適用場景：		適合室內外環境，可靠的抗日光能力
測量距離：		二維掃描：0.05~30m 互動掃描：0.05~10m
俯仰角：		0°~1.5°（特定需求可安排定制）
采樣頻率：		32kHz
掃描頻率：		10Hz
角度分辯率：		0.12°
通訊接口：		RJ-45
通訊速率：		1M
測量精度：		±5cm

激光功率

激光器波長：		最小895nm 典型905nm 最大915nm 紅外波段
激光器功率：		25w 峰值功率
脈沖時長：		5ns
激光安全等級：		IEC-60825 Class 1

供電接口

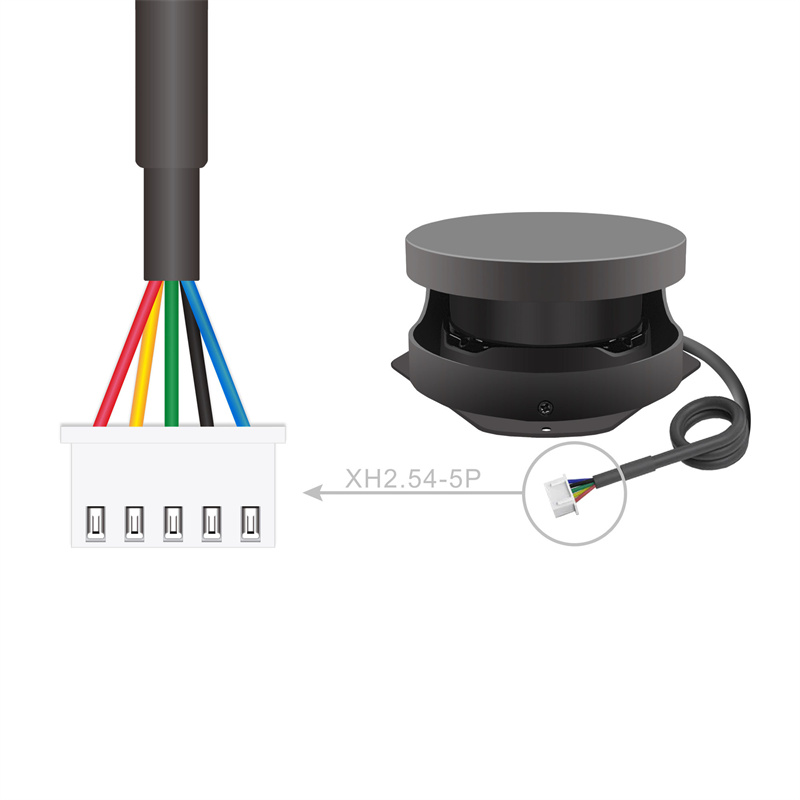

接口類型：		XH2.54-5P
供電電壓：		最小值4.9V，典型值5V，最大值5.2V
供電電壓波紋：		150mV
系統啟動電流：		最小值1400mA，典型值1500mA，最大值1600mA
供電電流：		休眠時：40-50mA，工作中：400-500mA

數據通訊接口

接口類型：		RJ-45
波特率：		1M
工作模式：		8位數據，1位停止位
輸出高電平：		最小值2.9V，典型值3.3V，最大值3.5V
輸出低電平：		0.4V
輸入高電平：		最小值1.6V，典型值3.3V，最大值3.5V
輸入低電平：		最小值-0.3V，最大值0.4V

物理參數

設備尺寸：		118mm(w)55mm(H)110mm(D)
設備重量：		500g
工作溫度：		最小值-10°C，典型值25°C，最大值50°C
存儲溫度：		最小值-20°C，典型值25°C，最大值60°C
